Номенклатура изделий

Материалы Арфлон предназначены для изготовления деталей уплотнительного, антифрикционного и электротехнического назначения, работающих в диапазоне температур от -196 до +250 °С, в том числе в химически и биологически агрессивных средах, углеводородах, морской воде.

Материалы Арфлон получают путем прессования порошка политетрафторэтилена (ПТФЭ) или его смесей заданного состава с органическими и неорганическими наполнителями тонкого помола с последующей высокотемпературной радиационной обработкой, обеспечивающей изменение структуры полимерной матрицы и молекулярное сшивание частиц наполнителя с полимерными цепями.

Материалы Арфлон изготавливают 20 марок, различающихся составом и режимом модифицирования (табл. 4). Выбор типа материала зависит от области применения и условий эксплуатации. Сотрудники ООО «НПП «Арфлон», являющиеся разработчиками материалов Арфлон и квалифицированными специалистами в области материаловедения, могут оказать содействие при подготовке конкретного технического решения.

Табл.4.

Марки материалов Арфлон

Режим модифицирования Тип наполнителя
Сажа Графит Кокс литейный Стекловолокно Углеволокно Бронза, графит Без наполнителя
1 AR101 AR1010 AR106 AR1060 AR102 AR1020 AR103 AR1030 AR104 AR1040 AR115 AR100
2 AR201 AR2010 AR206 AR2060 AR202 AR2020 AR203 AR2030 AR204 AR2040 AR215 AR200

Пример условного обозначения материала Арфлон, полученного с использованием смеси порошков ПТФЭ и литейного кокса в виде втулки с внешним и внутренним диаметрами 220 мм и 180 мм и высотой 50 мм марки AR202:
- втулка AR202 220×180×50 мм ТУ 20.16.30-002-06335753-2017.
Пример условного обозначения материала Арфлон, полученного с использованием смеси порошков ПТФЭ и углеволокна в виде пластины длиной и шириной 250 мм и толщиной 5 мм марки AR1040:
- пластина AR1040 250×250×5 мм ТУ 20.16.30-002-06335753-2017.
Предельные геометрические размеры поставляемых заготовок должны соответствовать значениям, указанным в табл. 5-7.

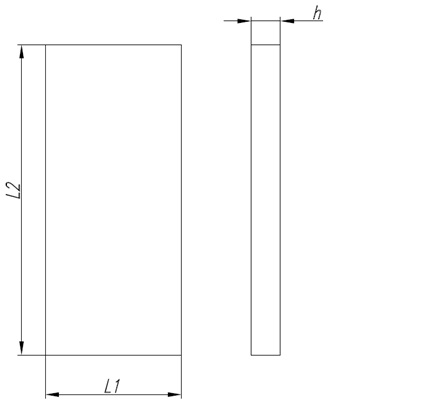

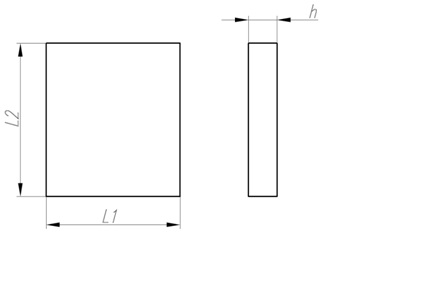

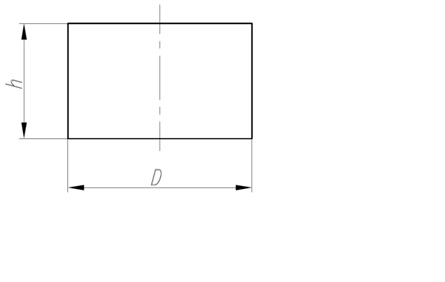

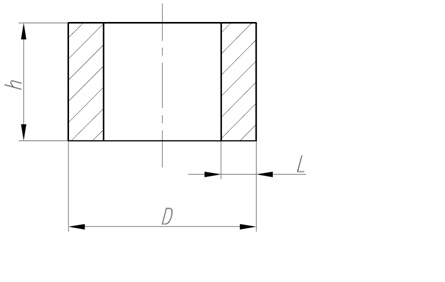

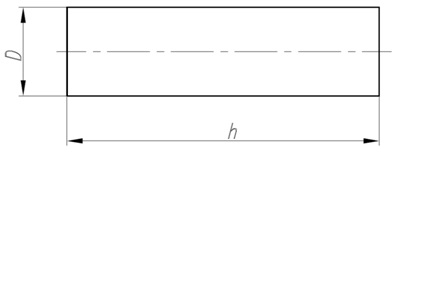

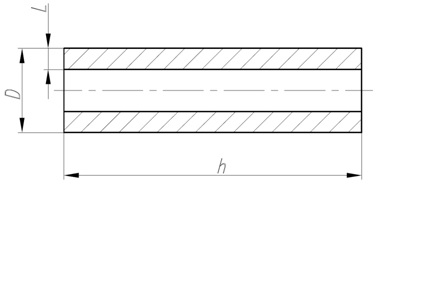

Рис. 1. Заготовки из материалов Арфлон в виде втулки (А), трубы (Б), стержня (В), диска (Г), пластины (Д), листа (Е).

Табл.5.

Предельные геометрические размеры заготовок в виде втулок и труб


№ Заготовки Высота, мм Внешний диаметр, мм Толщина стенки, L, мм
1 Втулки ≤120 ≤220 20≤L≤70
≤60 ≤520 15≤L≤90
2 Трубы 300≤h≤600 ≤300 ≤10

Табл.6.

Предельные геометрические размеры заготовок в виде стержней и дисков


№ Заготовки Высота, мм Диаметр, D, мм
1 Стержни ≤120 90≤D≤150
≤600 <90
2 Диски ≤60 250≤D≤520
≤80 120≤D≤250
≤100 <120

Табл.7.

Предельные геометрические размеры заготовок в виде пластин и листов


№ Заготовки Ширина, мм Длина, мм Толщина, мм
1 Пластины ≤350 ≤350 ≤60
≤250 ≤250 ≤80
≤420 ≤420 ≤10
2 Листы ≤420 ≤1200 ≤1
≤420 ≤600 ≤2

Номинальные размеры заготовок и допустимые отклонения от номинальных размеров должны быть согласованы между изготовителем и потребителем. Перечень геометрических размеров заготовок, которые могут быть изготовлены на базе ООО «НПП «Арфлон», представлен в табл. 8. Заготовки, имеющие размеры согласно табл. 5-7 и не указанные в табл. 8, изготавливаются на других предприятиях и после дополнительного входного контроля подвергаются требуемой технологической обработке.

Табл.8.

Перечень геометрических размеров заготовок, поставляемых ООО «НПП «Арфлон»


Диски, стержни


Тип заготовки Внешний диаметр, мм Максимальная высота, мм
Диск/стержень 20 80
Диск/стержень 30 80
Диск/стержень 43 80
Диск/стержень 55 100
Диск/стержень 63 100
Диск/стержень 66 100
Диск/стержень 75 100
Диск/стержень 83 100
Диск/стержень 90 100
Диск/стержень 101 100
Диск/стержень 115 80
Диск/стержень 119 80
Диск/стержень 134 60
Диск 155 60
Диск 170 60
Диск 174 60
Диск 180 60
Диск 190 60
Диск 201 50
Диск 210 50
Диск 218 50
Диск 240 40
Диск 250 40
Диск 265 40
Диск 278 40
Диск 300 40

Втулки


Тип заготовки Внешний диаметр, мм Внутренний диаметр, мм Максимальная высота, мм
Втулка 43 15 70
Втулка 55 15 70
Втулка 55 25 80
Втулка 63 15 70
Втулка 63 25 100
Втулка 63 30 80
Втулка 66 15 70
Втулка 66 25 100
Втулка 66 30 100
Втулка 66 38 80
Втулка 75 15 70
Втулка 75 25 100
Втулка 75 30 100
Втулка 75 38 100
Втулка 75 42 80
Втулка 75 47 80
Втулка 75 53 50
Втулка 83 25 100
Втулка 83 30 100
Втулка 83 38 100
Втулка 83 42 100
Втулка 83 47 100
Втулка 83 53 80
Втулка 83 63 50
Втулка 90 25 100
Втулка 90 30 100
Втулка 90 38 100
Втулка 90 42 100
Втулка 90 47 100
Втулка 90 53 100
Втулка 90 63 70
Втулка 90 73 50
Втулка 101 30 100
Втулка 101 38 100
Втулка 101 42 100
Втулка 101 42 100
Втулка 101 47 100
Втулка 101 53 100
Втулка 101 63 100
Втулка 101 73 80
Втулка 115 30 100
Втулка 115 38 100
Втулка 115 42 100
Втулка 115 47 100
Втулка 115 53 100
Втулка 115 63 100
Втулка 115 73 100
Втулка 115 84 80
Втулка 119 30 100
Втулка 119 38 100
Втулка 119 42 100
Втулка 119 47 100
Втулка 119 53 100
Втулка 119 63 100
Втулка 119 73 100
Втулка 119 84 100
Втулка 134 42 100
Втулка 134 47 100
Втулка 134 53 100
Втулка 134 63 100
Втулка 134 73 100
Втулка 134 84 100
Втулка 134 93 100
Втулка 134 105 70
Втулка 155 53 100
Втулка 155 63 100
Втулка 155 73 100
Втулка 155 84 100
Втулка 155 93 100
Втулка 155 105 100
Втулка 155 115 100
Втулка 155 120 80
Втулка 155 126 70
Втулка 170 63 100
Втулка 170 73 100
Втулка 170 84 100
Втулка 170 93 100
Втулка 170 105 100
Втулка 170 115 100
Втулка 170 120 100
Втулка 170 126 100
Втулка 170 140 100
Втулка 174 73 100
Втулка 174 84 100
Втулка 174 93 100
Втулка 174 105 100
Втулка 174 115 100
Втулка 174 120 100
Втулка 174 126 100
Втулка 174 140 100
Втулка 174 147 70
Втулка 180 73 100
Втулка 180 84 100
Втулка 180 93 100
Втулка 180 105 100
Втулка 180 115 100
Втулка 180 120 100
Втулка 180 126 100
Втулка 180 140 100
Втулка 180 147 100
Втулка 190 84 100
Втулка 190 93 100
Втулка 190 105 100
Втулка 190 115 100
Втулка 190 120 100
Втулка 190 126 100
Втулка 190 140 100
Втулка 190 147 70
Втулка 190 160 70
Втулка 201 105 100
Втулка 201 115 100
Втулка 201 120 100
Втулка 201 126 100
Втулка 201 140 100
Втулка 201 147 100
Втулка 201 158 100
Втулка 201 160 100
Втулка 201 165 100
Втулка 201 171 70
Втулка 210 115 100
Втулка 210 120 100
Втулка 210 126 100
Втулка 210 140 100
Втулка 210 147 100
Втулка 210 158 100
Втулка 210 160 100
Втулка 210 165 100
Втулка 210 171 70
Втулка 210 180 70
Втулка 218 105 100
Втулка 218 115 100
Втулка 218 120 100
Втулка 218 126 100
Втулка 218 140 100
Втулка 218 147 100
Втулка 218 158 100
Втулка 218 160 100
Втулка 218 165 100
Втулка 218 171 100
Втулка 218 180 100
Втулка 218 187 70
Втулка 230 187 100
Втулка 240 140 100
Втулка 240 147 100
Втулка 240 158 100
Втулка 240 160 100
Втулка 240 165 100
Втулка 240 171 100
Втулка 240 180 100
Втулка 240 187 100
Втулка 240 207 100
Втулка 250 126 100
Втулка 250 140 100
Втулка 250 147 100
Втулка 250 158 100
Втулка 250 160 100
Втулка 250 165 100
Втулка 250 171 100
Втулка 250 180 100
Втулка 250 187 100
Втулка 250 207 100
Втулка 250 217 70
Втулка 265 187 100
Втулка 265 207 100
Втулка 265 217 100
Втулка 265 227 100
Втулка 265 239 70
Втулка 278 126 100
Втулка 278 140 100
Втулка 278 147 100
Втулка 278 158 100
Втулка 278 160 100
Втулка 278 165 100
Втулка 278 171 100
Втулка 278 180 100
Втулка 278 187 100
Втулка 278 207 100
Втулка 278 217 100
Втулка 278 227 100
Втулка 278 239 70
Втулка 300 207 100
Втулка 300 217 100
Втулка 300 227 100
Втулка 300 239 100
Втулка 300 250 100
Втулка 300 260 100
Втулка 300 270 70
Втулка 314 207 80
Втулка 314 217 100
Втулка 314 227 100
Втулка 314 239 100
Втулка 314 250 100
Втулка 314 260 100
Втулка 314 270 100
Втулка 325 227 100
Втулка 325 239 100
Втулка 325 250 100
Втулка 325 260 100
Втулка 325 270 100
Втулка 325 290 70
Втулка 325 297 70
Втулка 340 285 100
Втулка 355 227 100
Втулка 355 239 100
Втулка 355 250 100
Втулка 355 260 100
Втулка 355 270 100
Втулка 355 290 100
Втулка 355 297 100
Втулка 355 310 70
Втулка 379 260 100
Втулка 379 270 100
Втулка 379 290 100
Втулка 379 297 100
Втулка 379 310 100
Втулка 379 322 100
Втулка 379 330 100
Втулка 420 322 100
Втулка 420 330 100
Втулка 420 370 100
Втулка 455 370 100
Втулка 455 393 100
Втулка 465 405 100
Втулка 469 393 100
Втулка 469 415 100
Втулка 469 425 100
Втулка 505 445 100
Втулка 510 455 100
Втулка 510 460 100
Втулка 540 455 100
Втулка 675 595 100
Втулка 690 620 100
Втулка 690 638 100
Втулка 830 750 100
Втулка 1120 1000 100
Втулка 1120 1025 100
